1. Kondisi [kembali]
Dengan menggunakan rangkaian pada kondisi 1, ganti resistor 1K dengan resistor 5 ohm lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100 K dengan menggunakan oscilloskop. ( Modul 3 Kondisi 3 Percobaan 2 )
2. Komponen [kembali]
a. Sumber AC
b. Dioda
c. Resistor 2 buah
d. Batrai
e. Oscilloskop

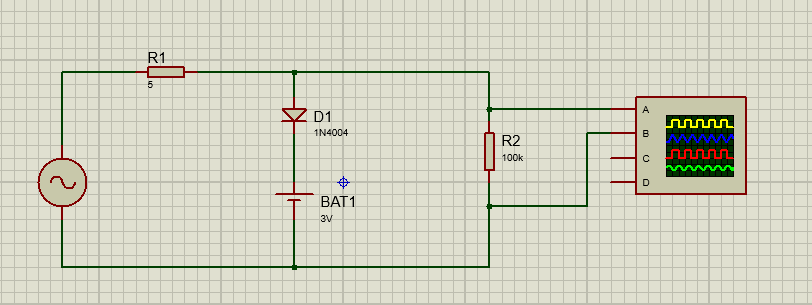

3. Gambar Rangkaian Simulasi [kembali]

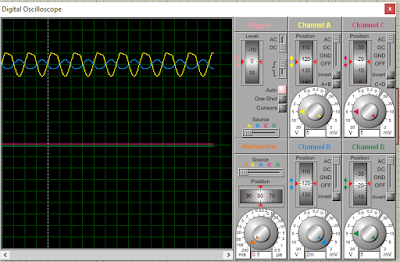

Hasil Oscilloskop :
4. Video [kembali]
5. Prinsip Kerja [kembali]
Rangkaian clipper (pemotong) berfungsi untuk memotong atau menghilangkan sebagian sinyal masukan yang berada di bawah atau di atas level tertentu. Contoh sederhana dari rangkaian clipper adalah penyearah setengah gelombang. Rangkaian ini memotong atau menghilangkan sebagian sinyal masukan di atas atau di bawah level nol. Rangkaian dasar dari sebuah clipper atau pemotong sinyal dapat menggunakan sebuah dioda. Secara umum rangkaian clipper menggunakan dioda dapat digolongkan menjadi dua, yaitu: rangkaian clipper seri dan rangkaian clipper paralel. Rangkaian clipper seri berarti dioda berhubungan secara seri dengan beban, sedangkan clipper paralel berarti dioda dipasang paralel dengan beban. Sedangkan untuk masing-masing jenis tersebut dibagi menjadi clipper negatip (pemotong bagian negatip) dan clipper positip (pemotong bagian positip).
Pada rangkaian yang ada diatas,rangkaiannya merupakan clipper pararel positif.prinsip kerja rangkaiannya yaitu ketika arus/input setengah gelombang positif maka arus mengalir menuju tahanan R1 akan diteruskan menuju dioda ketika sampai pada dioda maka dioda memakai prinsip forwad biased(meneruskan arus yang ada),lalu setelah melalui dioda arus diteruskan ke output maka terjadilah cacat pada gelombang,gelombang outputnya terlihat seperti terpotong pada bagian level atasnya atau pada bagian positifnya.Sedangkan pada saat input/masukan negatif arus yang ada akan diteruskan menuju dioda ketika sampai pada dioda maka dioda memakai prinsip reverse biased(menolak arus) sehingga arus tidak melalui dioda melainkan menuju langsung ke R2 lalu diteruskan ke output sehingga gelombang yang diasilkan sempurna. Karena rangkaian yang digunakan ialah rangkaian clipper maka terjadilah perpotongan pada gelombang arus positif dengan gelombang arus negatif sesuai pada gambar output diatas.
6. Link Download [kembali]
Rangkaian Klik Disini
Video Klik Disini
HTML Klik Disini
