Schmitt Gates ( Sub Bab 4.8 )
1. Tujuan [kembali]
- Memahami materi tentang Schmitt Gates.
- Mengaplikasikan rangkaian tentang Schmitt Gates ke Proteus.
- Mengetahui macam macam gerbang logika.
2. Alat dan Bahan [kembali]
1. Gerbang Or
OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 1.
simbol gerbang or pada proteus:
karakteristik gerbang or:
Gerbang OR memiliki karakteristik “memihak 1”, di mana karakteristik logikanya akan selalu mengeluarkan hasil output bernilai 1 apabila ada satu saja input yang bernilai 1.
2. 74HCT04 Hex Inverter
Inverter atau pembalik(NOT) adalah suatu gerbang yang bertujuan untuk menghasilkan logika output kebalikan dari logika input.
simbol inverter pada proteus adalah:
karakteristik dari inverter adalah:
3. Gerbang And
AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 1.
simbol gerbang and pada proteus:
karakteristik gerbang and:
Gerbang AND memiliki karakteristik logika di mana jika input yang masuk adalah bernilai 0, maka hasil outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output akan bernilai 1 pula.
3. Dasar Teori [kembali]
- Teori Komponen
- Ringkasan Materi Subbab 4.8
4.8 Schmitt Gates
Gerbang logika yang dibahas sejauh ini memiliki level tegangan ambang masukan tunggal. Ambang batas ini sama untuk transisi output LOW-to-HIGH dan HIGH-to-LOW. Tegangan ambang ini terletak di antara level tegangan LOW tertinggi dan level tegangan HIGH terendah yang dijamin oleh produsen perangkat. Gerbang logika ini dapat menghasilkan keluaran yang tidak menentu ketika diumpankan dengan masukan yang bervariasi secara lambat.
AND-INVERT gates
Two-wide, four-input AND-OR-INVERT gate

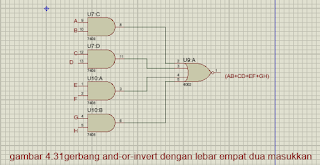

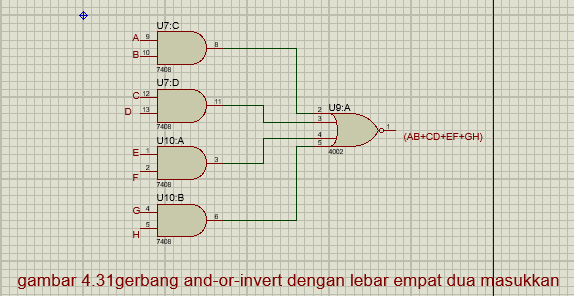

Four-wide, two-input AND-OR-INVERT gate.
Gambar dibawah ini menunjukkan respon rangkaian inverter ketika diumpankan dengan input yang bervariasi lambat baik dalam kasus sinyal yang ideal pada gambar (a) dan dalam kasus sinyal praktis yang memiliki sejumlah kecil gangguan AC di atasnya pada gambar (b). Solusi yang mungkin untuk masalah ini terletak pada memiliki dua level tegangan ambang yang berbeda, satu untuk transisi LOW-to-HIGH dan yang lainnya untuk transisi HIGH-to-LOW, dengan memperkenalkan beberapa umpan balik positif di sirkuit gerbang internal, sebuah fenomena yang disebut histeresis.
Response of conventional inverters to slow varying input.
4. Percobaan [kembali]
- Prosedur Percobaan [kembali]
a. Membuka Aplikasi Proteus.
b. Persiapkan Komponen komponen yang dibutuhkan untuk rangkaian mateti subbab 4.8
c. Setelah itu, rangkailah komponen tadi sesuai dengan rangkaian yang ada di buku.
d. Ubahlah spesifikasi komponen sesuai kebutuhan.
e. Apabila telah selesai maka rangkaian tadi dapat dijalankan..
- Rangkaian Simulasi & Prinsip Kerja [kembali]
- Video [kembali]
5. Download File [kembali]
1. video klik di sini
2. rangkaian proteus klik di sini
3. materi klik di sini
4. datasheet klik di sini
5. html klik di sini
6. Kumpulan Soal soal [kembali]
a. Example [kembali]
1. Buatlah tabel kebenaran AND 2 input !
Jawab:
2. Jelaskan tentang gambar ini !
Jawab : Gambar diatas merupakan Gerbang AND multi input
Atau
Jika jumlah input yang diinginkan adalah jumlah input bernilai ganjil, maka input yang “tidak terpakai” dapat dijadikan LOW dengan menyambungkan langsung ke ground dengan menggunakan resistor “Pull-down” yang sesuai.
