1. Kondisi [kembali]
Buatlah rangkaian seperti gambar percobaan 1 dengan output 4 bit led dan seven segment dalam satu rangkaian.
2. Komponen [kembali]

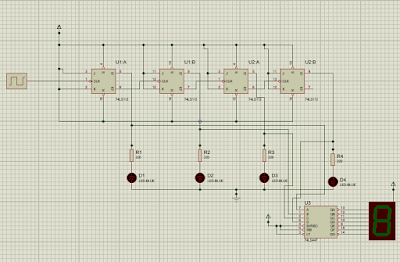

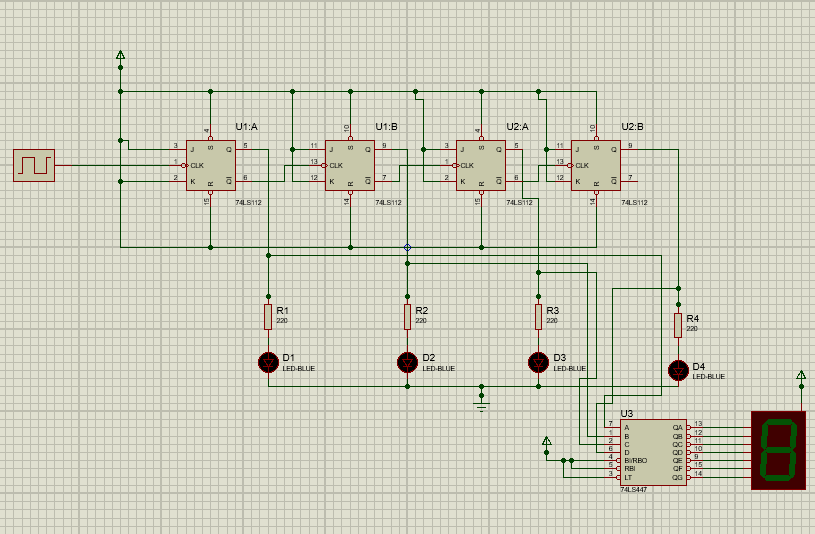

3. Gambar Rangkaian Simulasi [kembali]
4. Video [kembali]
5. Prinsip Kerja [kembali]
Didalam rangkaian terdapat beberapa komponen yaitu ada clock(Asynchronous), power(vcc), 4 buah flip flop, 4 buah lampu LED, 4 buah resistor, dan Decoder. Untuk pertama arus mengalir melalui clock menuju kaki input clock flip flop pertama, lalu untuk kaki input J dan K terhubung ke power yang mana jika terhubung ke power maka mengakibatkan ia berlogika 1 , untuk kaki input set(S) dan reset(R) juga terhubung ke power(VCC) yang mana jika terhubung ke power maka mengakibatkan ia berlogika 1 atau dalam keadaan toggle. Lalu untuk kaki keluaran q flip flop pertama menuju ke outputnya yaitu lampu LED, sedangkan kaki keluaran q komplemen flip flop pertama menuju ke kaki input clock flip flop kedua begitu seterusnya sampai flip flop keempat.
Setiap arus yang mengalir dari lampu LED akan menuju ke decorder secara paralel, lalu setelah itu menuju ke seven segment. Sehingga pada saat dijalankan, terlihat 7 segment akan berganti ganti karena pengaruh dari clock sebelumnya serta ada juga pengaruh power yang membuat nilai logikanya menjadi 1.
Catatan :
1. LED menunjukkan nilai logika pada biner 4 bit. Untuk LSB dari rangkaian itu berada pada LED paling kiri sedangkan MSB itu berada pada LED paling kanan.
2. Resistor berguna untuk mengatur arus yang masuk ke Lampu LED (Output)
6. Link Download [kembali]
Video Klik disini
Rangkaian Klik Disini
HTML Klik disini
