1. Tujuan [kembali]
a. Merangkai aplikasi penggunaan arduino
b. Mengaplikasikan dan menjelaskan penggunaan arduino untuk led dan resistor
c. Menjelaskan program yang di gunakan pada arduino
2. Komponen [kembali]
1. Arduino
Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Memiliki 14 pin input dari output digital dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya.
2. Resistor
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=I R).
3. LED
Dioda cahaya adalah suatu semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika diberi tegangan maju. Gejala ini termasuk bentuk elektroluminesensi. Warna yang dihasilkan bergantung pada bahan semikonduktor yang dipakai, dan bisa juga ultraviolet dekat atau inframerah dekat.
4. Ground
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.3. Rangkaian Simulasi [kembali]
Prinsip Kerja :

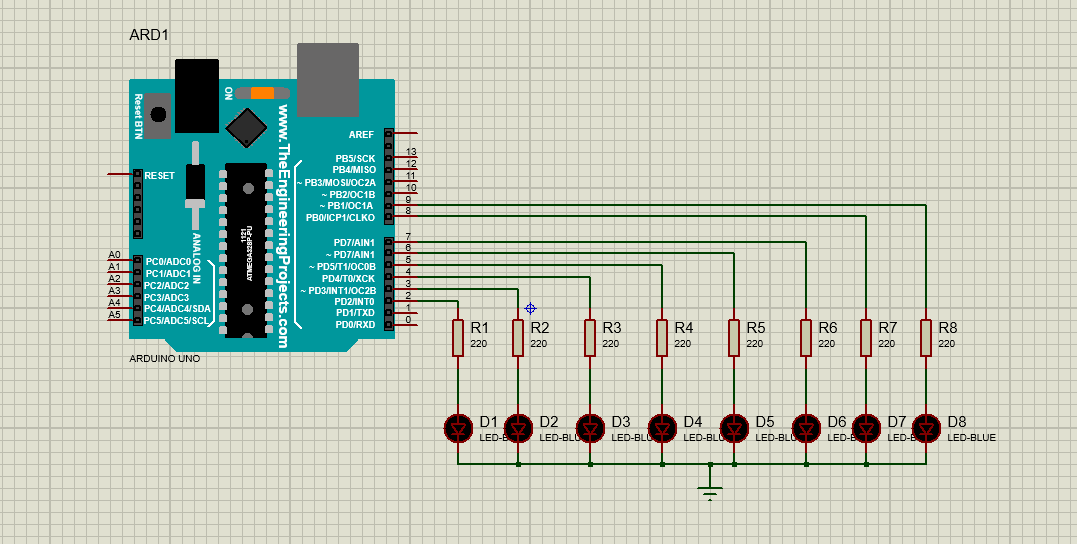

Dapat dilihat pada rangkaian bahwa setiap pin arduino uno dihubungkan pada setiap resistor resistor dengan besaran resistor masing masing 220 ohm, kemudian dihubungkan pada setiap lampu LED lalu pada akhirnya dihubungkan pada ground. Arus yang mengalir pada lampu LED dari kaki positif anoda ke kaki negatif katoda. Lalu pada arduino uno dimasukkan program sesuai kondisi yang dimulai pada percobaan, lalu masukkan kedalam rangkaian percobaan proteus dan akhirnya LED akan hidup secara bergantian dari 2 dari tengah secara berulangan.
4. Flowchart [kembali]
5. Listing Program [kembali]
void setup()
{
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
pinMode(7, OUTPUT);
pinMode(8, OUTPUT);
pinMode(9, OUTPUT);
}
void loop()
{
//menyala secara bergantian dari 2 dari tengah
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
delay(100);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
delay(100);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
delay(100);
digitalWrite(2,LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
delay(100);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, LOW);
digitalWrite(9,LOW);
delay(100);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
delay(100);
}
6. Video Rangkaian [kembali]
7. Analisa [kembali]
1. Apa pengaruh resistor pada LED dan jelaskan kegunaan resistor pada rangkaian
Jawab:
Resistor berfungsi sebagai penghambat atau penahan arus. Pada rangkaian elektronika resistor digunakan untuk mengurangi nilai arus sebagaimana rumus I = V / R atau bisa juga digunakan untuk membagi tegangan dengan rangkaian pembagi tegangan dan banyak fungsi lainnya. Pengaruh resistor terhadap LED adalah sebagai penahan arus supaya tidak banyak arus masuk ke lampu LED dan mengakibatkan lampu LED nya menjadi rusak jika tidak ada resistor didalam rangkaian tersebut.
8. Link Download [kembali]
Rangkaian Simulasi klik disini
Library Arduino Uno klik disini
